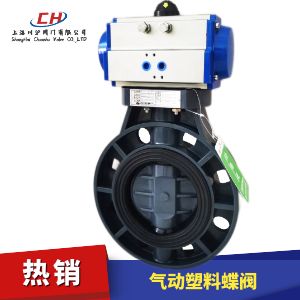

氣動塑料蝶閥閥體材質有UPVC、CPVC、PP，具有重量輕、耐腐蝕性強等優點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
附件選型
氣動塑料蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力 | PN1.0、1.6MPa | ||||||||
| 連接形式 | 對夾式 | ||||||||
| 密封材質 | FPM、EPDM、NBR | ||||||||
| 適用溫度 | 0～+60℃ | ||||||||
| 閥體材質 | UPVC、CPVC、PP | ||||||||
| 閥芯材質 | UPVC、CPVC、PP、PTFE | ||||||||
| 適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
| 配用執行機構 | GT、AT、AW系列單雙作用氣動執行器 | ||||||||
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||||||||
| 零件名稱 | 材料名稱 |
|---|---|
| 閥體 | UPVC、PPR、PVDF |
| 蝶板 | UPVC、PPR、PVDF |
| 閥座 | EPDM、FPM |
| 閥桿 | 2Cr13、45# |
| "O"型圈 | EPDM、FPM |
| 公稱通徑DN | 50～300(mm) | |||
|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 通徑 | 英寸″ | 尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 長度 | D | D1-ANSI | D1-JIS | D1-DIN | H | N-d-ANSI | N-d-JSI | N-d-DIN | ||
| 50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 103 | 4-19 | 4-19 | 4-18 |
| 65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 113 | 4-19 | 4-19 | 4-18 |
| 80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 115 | 4-19 | 4-19 | 4-18 |
| 100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 135 | 8-19 | 8-19 | 8-18 |
| 125 | 5 | 66 | 130 | 216 | 210 | 210 | 165 | 8-22 | 8-23 | 8-18 |
| 150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 177 | 8-22 | 8-23 | 8-23 |
| 200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 210 | 8-22 | 8-23 | 8-23 |
| 250 | 10 | 110 | 255 | 362 | 355 | 350 | 240 | 12-25 | 12-25 | 12-23 |
| 300 | 12 | 129 | 311 | 432 | 400 | 400 | 297 | 12-25 | 12-25 | 12-23 |
