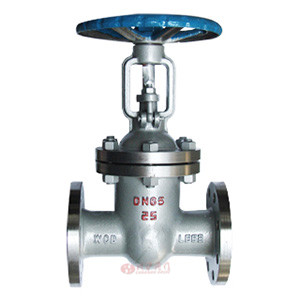

法蘭閘閥結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。
使用范圍
法蘭閘閥應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。
| 設計與制造 | GB/T12234 | |
|---|---|---|
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材 料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 標 志 | GB/T12220 | |
| 供 貨 | JB/T7928 | |
| 閥體、閥蓋 | 閥板 | 閥座 | 閥桿 | 填料 | 適用介質 | 適用溫度 (≤℃) |
|---|---|---|---|---|---|---|
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 |
| ZGlCr5MO | ZGlCr5M0+Stellite12 | 1Crl8Ni9+ Stellite6 | 25Cr2M01VA | 柔性石墨 | 水、油品、蒸汽 | 550 |
| ZGlCrl8Ni9Ti | Crl了Ni2 | 1Crl8Ni9+ Stellite6 | 1Crl8Ni9Ti | PTFE | 硝酸類、堿類 | 200 |
| ZG00Crl7Nil4M02 | 316L+ Stellite12 | 316L+Stel1ite6 | 316L | PTFE | 尿素、甲銨液、磷酸 | 200 |

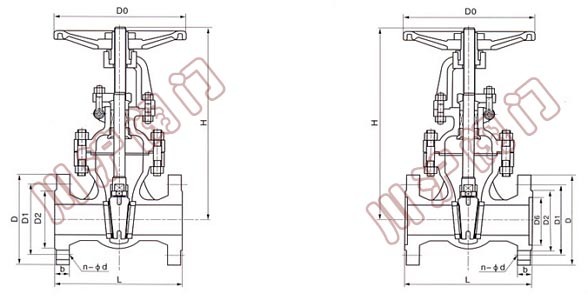

| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 標準值 | 參考值 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | D6 | b | n-φd | Do | H | 質量 | ||
| 1.6 | 15 | 130 | 95 | 65 | 46 | / | 14 | 4-φ14 | 120 | 220 | 4 |
| 20 | 150 | 105 | 75 | 55 | / | 14 | 4-φ14 | 140 | 256 | 6 | |
| 25 | 160 | 116 | 85 | 65 | / | 14 | 4-φ14 | 160 | 276 | 6 | |
| 32 | 180 | 135 | 100 | 78 | / | 16 | 4-φ18 | 180 | 280 | 7 | |
| 40 | 200 | 145 | 110 | 86 | / | 16 | 4-φ18 | 200 | 300 | 18 | |
| 50 | 250 | 160 | 125 | 100 | / | 16 | 4-φ18 | 240 | 358 | 29 | |
| 65 | 265 | 180 | 145 | 120 | / | 18 | 4-φ18 | 255 | 415 | 32 | |
| 80 | 280 | 195 | 160 | 135 | / | 20 | 8-φ18 | 280 | 435 | 46 | |
| 100 | 300 | 215 | 180 | 155 | / | 20 | 8-φ18 | 320 | 500 | 63 | |
| 150 | 350 | 280 | 240 | 210 | / | 24 | 8-φ23 | 360 | 675 | 134 | |
| 200 | 400 | 335 | 295 | 265 | / | 26 | 12-φ23 | 400 | 818 | 192 | |
| 250 | 450 | 405 | 355 | 320 | / | 30 | 12-φ25 | 456 | 970 | 273 | |
| 300 | 500 | 460 | 410 | 375 | / | 30 | 12-φ25 | 500 | 1140 | 379 | |
| 350 | 550 | 520 | 470 | 435 | / | 34 | 16-φ25 | 600 | 1280 | 590 | |
| 400 | 600 | 580 | 525 | 485 | / | 36 | 16-φ30 | 720 | 1450 | 850 | |
| 450 | 650 | 640 | 585 | 545 | / | 40 | 20-φ30 | 720 | 1580 | 910 | |
| 500 | 700 | 705 | 650 | 608 | / | 44 | 20-φ34 | 720 | 1675 | 958 | |
| 600 | 800 | 840 | 770 | 718 | / | 48 | 20-φ41 | 800 | 1990 | 1180 | |
| 2.5 | 15 | 130 | 95 | 65 | 46 | / | 14 | 4-φ14 | 120 | 220 | 4 |
| 20 | 150 | 105 | 75 | 55 | / | 14 | 4-φ14 | 140 | 256 | 6 | |
| 25 | 160 | 116 | 85 | 65 | / | 14 | 4-φ14 | 160 | 276 | 7 | |
| 32 | 180 | 135 | 100 | 78 | / | 18 | 4-φ18 | 180 | 280 | 8 | |
| 40 | 200 | 145 | 110 | 86 | / | 18 | 4-φ18 | 200 | 300 | 18 | |
| 50 | 250 | 160 | 125 | 100 | / | 20 | 4-φ18 | 240 | 358 | 29 | |
| 65 | 265 | 180 | 145 | 120 | / | 22 | 4-φ18 | 255 | 415 | 34 | |
| 80 | 280 | 195 | 160 | 135 | / | 22 | 8-φ18 | 280 | 435 | 46 | |
| 100 | 300 | 230 | 190 | 160 | / | 24 | 8-φ23 | 320 | 500 | 64 | |
| 150 | 350 | 300 | 250 | 218 | / | 30 | 8-φ25 | 360 | 675 | 134 | |
| 200 | 400 | 360 | 310 | 278 | / | 34 | 12-φ25 | 400 | 818 | 213 | |
| 250 | 450 | 425 | 370 | 332 | / | 36 | 12-φ30 | 456 | 970 | 290 | |
| 300 | 500 | 485 | 430 | 390 | / | 40 | 16-φ30 | 500 | 1140 | 399 | |
| 350 | 550 | 550 | 490 | 448 | 44 | 16-φ34 | 600 | 1280 | 631 | ||
| 400 | 600 | 610 | 550 | 505 | / | 48 | 16-φ34 | 720 | 1450 | 900 | |
| 450 | 650 | 660 | 600 | 555 | / | 50 | 20-φ34 | 720 | 1580 | 965 | |
| 500 | 700 | 730 | 660 | 610 | / | 52 | 20-φ41 | 720 | 1675 | 1035 | |
| 600 | 800 | 840 | 770 | 718 | / | 56 | 20-φ41 | 800 | 1990 | 1260 | |
| 4．0 | 50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-φ18 | 280 | 371 | 30 |
| 65 | 280 | 180 | 145 | 120 | 110 | 22 | 8-φ18 | 300 | 432 | 40 | |
| 80 | 310 | 195 | 160 | 135 | 12l | 22 | 8-φ18 | 320 | 455 | 52 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-φ23 | 360 | 551 | 82 | |
| 150 | 450 | 300 | 250 | 218 | 204 | 30 | 8-φ25 | 400 | 708 | 153 | |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-φ30 | 450 | 885 | 262 | |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-φ34 | 560 | 1015 | 366 | |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-φ34 | 640 | 1160 | 563 | |
| 350 | 850 | 570 | 510 | 465 | 422 | 48 | 16-φ41 | 640 | 1310 | 920 | |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 20-φ4l | 720 | 1490 | 1350 | |
| 500 | 1150 | 755 | 670 | 612 | 576 | 62 | 20-φ4l | 800 | 2050 | 2000 | |
| 6.4 | 50 | 250 | 175 | 135 | 105 | 88 | 26 | 4-φ18 | 280 | 402 | 35 |
| 65 | 280 | 200 | 160 | 130 | 110 | 28 | 8-φ18 | 300 | 450 | 43 | |
| 80 | 310 | 210 | 170 | 140 | 12l | 30 | 8-φ18 | 320 | 475 | 62 | |
| 100 | 350 | 250 | 200 | 168 | 150 | 32 | 8-φ23 | 360 | 565 | 88 | |
| 150 | 450 | 340 | 280 | 240 | 204 | 38 | 8-φ25 | 400 | 712 | 180 | |
| 200 | 550 | 405 | 345 | 300 | 260 | 44 | 12-φ30 | 450 | 890 | 275 | |
| 250 | 650 | 470 | 400 | 352 | 313 | 48 | 12-φ34 | 560 | 1030 | 408 | |
| 300 | 750 | 530 | 460 | 412 | 364 | 54 | 16-φ34 | 720 | 1182 | 590 | |
